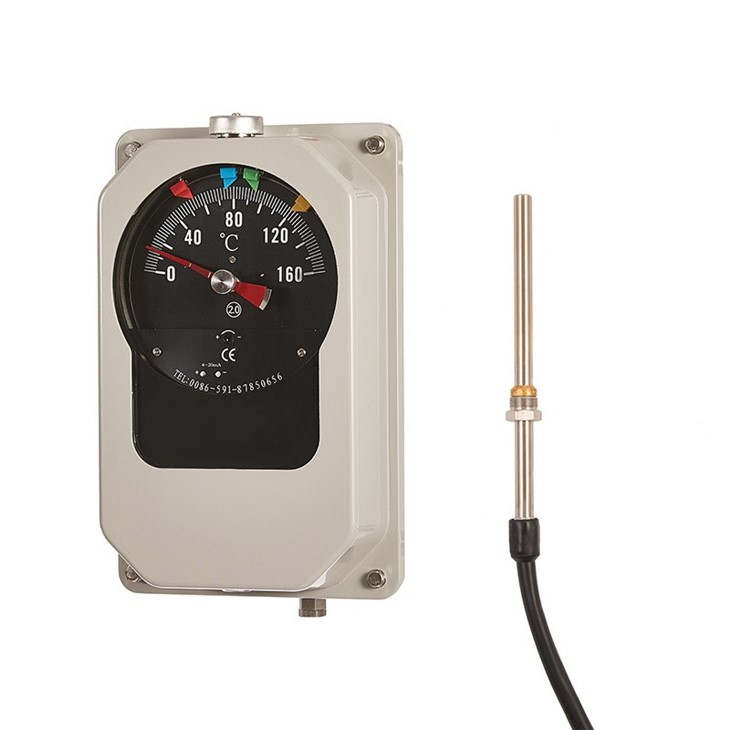

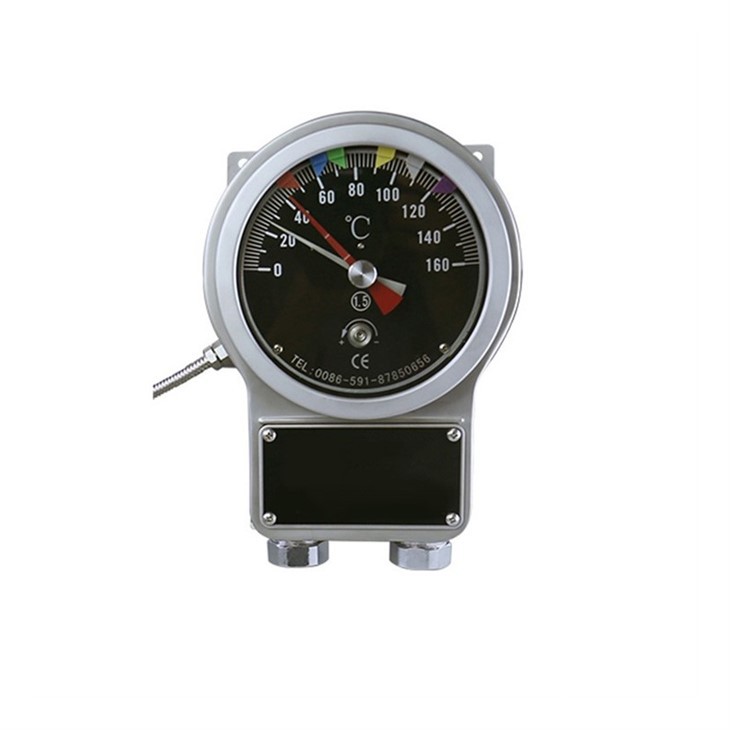

Chỉ báo nhiệt độ cuộn dây đo lường trước

Chúng tôi sử dụng công nghệ then chốt giúp hiển thị rõ ràng những rủi ro tiềm ẩn nhất bên trong máy biến áp. Các phương pháp truyền thống chỉ đo nhiệt độ dầu, trong khi mối nguy hiểm thực sự thường bắt nguồn từ những điểm nóng cuộn dây không thể tiếp cận được. Để giải quyết vấn đề này, chúng tôi sử dụng một cách đổi mới công nghệ giám sát tương tự dựa trên "khớp nối dòng lưỡng kim + dòng CT". Điều này cho phép bộ phận làm nóng trong bộ điều khiển thay đổi-theo thời gian thực với dòng tải của máy biến áp, mô phỏng chính xác nhiệt độ tại điểm nóng nhất của cuộn dây. Điều này có nghĩa là bạn không chỉ có thể đọc nhiệt độ hiện tại một cách trực quan từ mặt số 4 inch nổi bật mà còn có thể theo dõi các đỉnh lịch sử thông qua một con trỏ có thể đặt lại. Chúng tôi mang đến bước nhảy vọt cơ bản trong việc giám sát độ chính xác, giúp bạn chủ động bảo vệ tuổi thọ cách điện của máy biến áp và duy trì sự an toàn vận hành một cách chắc chắn trong tầm kiểm soát của bạn.

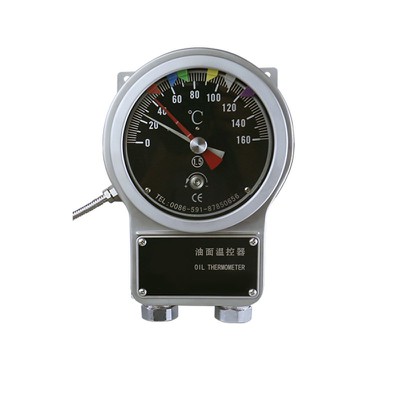

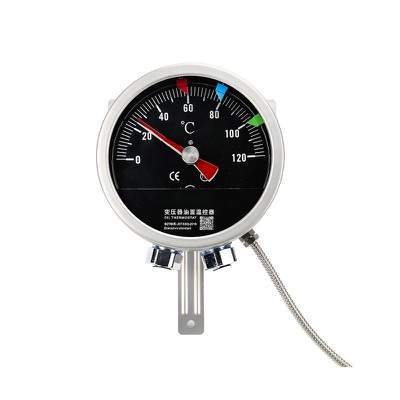

Hiểu chính xác trạng thái nhiệt tổng thể của máy biến áp là rất quan trọng để ngăn ngừa sự cố. Do đó, Bộ chỉ báo nhiệt độ dầu (OTI) được thiết kế của chúng tôi đặt đầu dò cảm biến-chống ăn mòn-, chịu được-nhiệt độ cao-dầu trực tiếp vào buồng dầu máy biến áp. Bằng cách sử dụng hệ thống giãn nở chất lỏng hoàn toàn kín, nó thu thập được dữ liệu quan trọng về-nhiệt độ dầu trên cùng theo-thời gian thực một cách đáng tin cậy. Điều này giúp bạn có được "con mắt" trực tiếp nhất về tình trạng nhiệt của máy biến áp, đảm bảo bạn nhận được giám sát nhiệt độ ổn định, liên tục trong bất kỳ tình huống vận hành phức tạp nào. Điều này thiết lập một nền tảng vững chắc, đáng tin cậy để thực hiện các quyết định bảo vệ chính xác và bảo trì sáng suốt.

Chúng tôi đặt khả năng điều khiển thông minh làm cốt lõi của sản phẩm. Nó tích hợp các bộ chuyển mạch-có độ chính xác cao-vi mô, bộ chuyển đổi hiện tại và giao diện từ xa. Dựa trên-dữ liệu nhiệt độ dầu và cuộn dây theo thời gian thực, nó có thể khởi động/dừng hệ thống làm mát hoặc kích hoạt cảnh báo một cách tự động và chính xác. Điều này đạt được bước nhảy vọt quan trọng từ giám sát thụ động sang điều tiết chủ động. Hơn nữa, thông qua đầu ra tín hiệu 4-20mA tiêu chuẩn, dữ liệu sẽ tích hợp hoàn toàn vào PLC, DCS hoặc nền tảng giám sát từ xa của bạn. Những gì chúng tôi xây dựng cho bạn là một giải pháp kết hợp bảo vệ tự động cục bộ với quản lý tập trung từ xa, nâng cao đáng kể độ tin cậy vận hành máy biến áp và hiệu quả điều khiển, biến việc bảo trì thông minh thành hiện thực.

Khi tải máy biến áp thay đổi, Bộ chỉ báo nhiệt độ cuộn dây đo lường trước tiên sẽ dự đoán xu hướng tăng nhiệt độ cuộn dây thông qua biến đổi dòng điện CT, đưa ra các cảnh báo sớm. Nếu nhiệt độ tiếp tục tăng, mô-đun nhiệt độ dầu sẽ đồng thời phát hiện nhiệt độ-dầu trên cùng quá cao, nhắc hệ thống ngay lập tức bắt đầu chiến lược làm mát theo giai đoạn (vận hành tiết kiệm năng lượng khi tải nhẹ, làm mát cưỡng bức khi tải nặng). Khi nhiệt độ giảm về ngưỡng an toàn, thiết bị làm mát sẽ tự động tắt. Điều này đạt được khả năng kiểm soát quá trình "dự đoán-bảo vệ-tiết kiệm năng lượng" hoàn toàn tự động.

Chúng tôi biết rằng các giải pháp truyền thống chỉ giám sát nhiệt độ dầu có điểm mù cảnh báo. Do đó, giải pháp của chúng tôi mang đến khả năng giám sát kép, chính xác cả "điểm nóng quanh co" và "nhiệt độ dầu". Điều này cho phép bạn theo dõi đồng thời nhiệt độ dầu, phản ánh trạng thái làm mát tổng thể và xem trực tiếp nhiệt độ tại điểm nóng nhất của cuộn dây, quyết định tuổi thọ cách điện. Bằng cách phân tích dữ liệu một cách thông minh từ hai khía cạnh quan trọng này, hệ thống có thể phân biệt giữa "quá nhiệt cục bộ do thay đổi tải đột ngột" và "nhiệt độ tổng thể tăng do lỗi làm mát", về cơ bản tránh được những đánh giá sai và cảnh báo bị bỏ lỡ vốn có trong giám sát một điểm. Điều này xây dựng một hệ thống bảo vệ an toàn chủ động và đáng tin cậy hơn cho bạn, nâng khả năng nhận dạng mối nguy hiểm lên một tầm cao mới và đảm bảo các rủi ro vận hành máy biến áp luôn được nhận biết và kiểm soát được.

Trong điều kiện vận hành khắc nghiệt, độ tin cậy của nguồn điện bên ngoài và việc bảo trì-tại chỗ thường xuyên tiềm ẩn những chi phí và rủi ro. Đó là lý do tại sao chúng tôi thiết kế sản phẩm để vận hành và thực hiện chuyển đổi cục bộ bằng cách sử dụng các nguyên tắc mở rộng vật lý chính xác, loại bỏ hoàn toàn sự phụ thuộc vào nguồn điện bên ngoài và loại bỏ nguyên nhân cốt lõi gây ra lỗi bảo vệ do sự cố về điện. Đồng thời, cấu trúc kín hoàn toàn của nó đảm bảo độ ổn định lâu dài-trong môi trường phức tạp mà không cần-hiệu chỉnh hoặc cắt xén tại chỗ. Thông qua loạt lựa chọn thiết kế "không cần bảo trì" này, chúng tôi mong muốn giảm đáng kể-gánh nặng vận hành lâu dài và những rủi ro tiềm ẩn, giúp việc bảo vệ an toàn thực sự đáng tin cậy và-không gặp rắc rối.

Giải pháp của chúng tôi, thông qua công nghệ ghép dòng CT cốt lõi, khắc phục các hạn chế quán tính nhiệt của giám sát nhiệt độ dầu truyền thống: nó có thể cảm nhận trước xu hướng tăng nhiệt độ cuộn dây khi tải tăng đột ngột, ngay cả trước khi nhiệt độ dầu tăng đáng kể. Điều này cho phép giảm giới hạn an toàn và kích hoạt làm mát sớm hơn, giải quyết các rủi ro quá nhiệt do độ trễ phản hồi trong các phương pháp truyền thống. Hơn nữa, hệ thống hỗ trợ điều khiển làm mát theo giai đoạn dựa trên độ dốc nhiệt độ (chế độ cưỡng bức/cân bằng/tiết kiệm), tránh lãng phí năng lượng khi tải nhẹ trong khi vẫn đảm bảo đủ công suất làm mát khi tải nặng. Điều này cho phép bạn đồng thời đạt được khả năng bảo vệ an toàn chủ động hơn và quản lý năng lượng chính xác hơn, giảm đáng kể-chi phí vận hành lâu dài trong khi vẫn đảm bảo độ ổn định của máy biến áp.

Do thiết bị phải hoạt động ổn định trong thời gian dài trong môi trường công nghiệp đòi hỏi khắt khe nên chúng tôi đã chế tạo sản phẩm này với vỏ bằng hợp kim nhôm bền bỉ và chỉ số bảo vệ IP65 cao, giúp thiết bị có khả năng chống bụi, ẩm và nhiễm dầu. Nó đã vượt qua các bài kiểm tra điện áp chịu được 2kV nghiêm ngặt và hỗ trợ đầu vào nguồn điện rộng 90-260V, đáp ứng các yêu cầu cốt lõi của ngành về cả độ an toàn và khả năng thích ứng. Quan trọng hơn, chúng tôi cung cấp khả năng tùy chỉnh linh hoạt-dù theo phạm vi nhiệt độ hay độ dài mao dẫn-phù hợp với mô hình cụ thể và kịch bản cài đặt của bạn. Tất cả thiết kế này nhằm mục đích cung cấp một giải pháp không chỉ đáng tin cậy và bền bỉ mà còn tích hợp hoàn toàn vào các hệ thống hiện có của bạn, về cơ bản giảm chi phí thích ứng dài hạn và rủi ro vận hành.

Chúng tôi đã thiết kế tính năng giám sát linh hoạt cho bạn, kết hợp-tính trực quan tại chỗ với khả năng truy cập kỹ thuật số từ xa. -Tại cơ sở, các mặt số tương tự lớn với các bản ghi nhiệt độ tối đa có thể theo dõi cho phép nhân viên kiểm tra hiểu nhanh trạng thái. Màn hình kỹ thuật số LED rõ ràng, từ xa (độ phân giải 0,1 độ) và giao tiếp Modbus tiêu chuẩn cho phép tích hợp dữ liệu liền mạch vào hệ thống giám sát của bạn. Quan trọng hơn, chúng tôi đã xây dựng cơ chế cảnh báo lỗi nhiều lớp: khi nhiệt độ vượt quá giới hạn, thiết bị sẽ đồng thời kích hoạt cảnh báo bằng âm thanh/hình ảnh cục bộ và phản hồi tín hiệu từ xa. Điều này không chỉ cho phép bạn theo dõi sự thay đổi nhiệt độ mọi lúc, mọi nơi mà còn cho phép xác định vị trí lỗi và phản hồi nhanh chóng khi xảy ra sự bất thường. Bộ chỉ báo nhiệt độ cuộn dây đo lường chính xác này là trọng tâm của khả năng này, giúp giảm đáng kể nguy cơ ngừng hoạt động ngoài dự kiến ​​và bổ sung thêm lớp bảo đảm kép để vận hành ổn định.

Độ chính xác đo nhiệt độ cuộn dây đạt ±1,5% FSD (Toàn thang đo) và độ chính xác đo nhiệt độ dầu là ±4 độ trong phạm vi tới hạn 40-110 độ, với độ phân giải nhiệt độ 0,1 độ, đảm bảo dữ liệu chính xác và đáng tin cậy. Các dải lưỡng kim trải qua quá trình xử lý nhiệt đặc biệt để có độ ổn định nhiệt vượt trội và hoạt động lâu dài mà không bị trôi

Thiết bị đã vượt qua bài kiểm tra điện áp cao-2kV AC/50Hz (các cực nối đất), cho phép thiết bị chịu được nhiễu điện áp cao- do hoạt động của máy biến áp tạo ra. Nó tuân thủ loạt tiêu chuẩn EMC IEC 61000-4, mang lại khả năng miễn nhiễm mạnh mẽ đối với hiện tượng phóng tĩnh điện và quá độ điện nhanh, đảm bảo hiệu suất ổn định trong môi trường điện từ công nghiệp phức tạp.

Bộ chuyển đổi dòng điện (CCU) tích hợp- hỗ trợ đầu vào và đầu ra tín hiệu PT100 RTD hai tín hiệu 4-20mA tiêu chuẩn, cho phép kết nối đồng thời với các chỉ báo cục bộ, hệ thống giám sát và điều khiển từ xa. Các tiếp điểm công tắc là-không có điện thế (các tiếp điểm khô) có định mức 5A@250V AC, có khả năng điều khiển trực tiếp thiết bị làm mát công suất từ ​​trung bình-đến cao mà không cần khuếch đại rơle bổ sung.

Vỏ thiết bị có xếp hạng bảo vệ IP65 và cảm biến được xếp hạng IP55. Nó hoạt động trong phạm vi nhiệt độ môi trường xung quanh từ -20 độ đến 70 độ . Đã trải qua nhiều cuộc kiểm tra độ tin cậy-bao gồm nhiệt độ thấp (0 độ ), nhiệt khô (70 độ ) và độ rung (10-55Hz)-tuân thủ loạt tiêu chuẩn IEC 60068, thiết bị này rất phù hợp với các điều kiện khắc nghiệt như môi trường ngoài trời, nhiệt độ cao và bụi bặm.
